उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HENGFENGYOU |
| प्रमाणन: | ISO IEC CB COC KEMA SNI SABS CCC |
| मॉडल संख्या: | GCK, मनसे |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 200-20000/piece |
| पैकेजिंग विवरण: | लकड़ी का बक्सा |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | नियंत्रण रेखा टी / टी |
| आपूर्ति की क्षमता: | 5000 टुकड़ा / वर्ष |
|
विस्तार जानकारी |
|||
| मॉडल संख्या: | GCK, मनसे | प्रकार: | मेटल चढ़ा हुआ |
|---|---|---|---|
| मूल्यांकन आवृत्ति: | एसी 50 हर्ट्ज (60 हर्ट्ज) | रेटेड वर्तमान (ए): | 630, 1250, 1600, 2500, 3510, 4000 |
| आवेदन: | पॉवर ट्रांसमिशन या वितरण | उत्पाद का नाम: | विद्युत kyn28 12 स्विचगियर 11kv |
| रेटेड वोल्टेज: | 3KV, 7.2KV, 12KV वैकल्पिक | ||
| हाई लाइट: | कम तनाव स्विचगियर,कम वोल्टेज धातु क्लैड स्विचगियर |
||
उत्पाद विवरण
UZ UK RU मार्केट रेटेड फ्रीक्वेंसी (Hz) के लिए इंसुलेशन इलेक्ट्रिकल स्विचगियर 50 कम वोल्टेज कैबिनेट कम वोल्टेज स्विचगियर
उत्पाद वर्णन

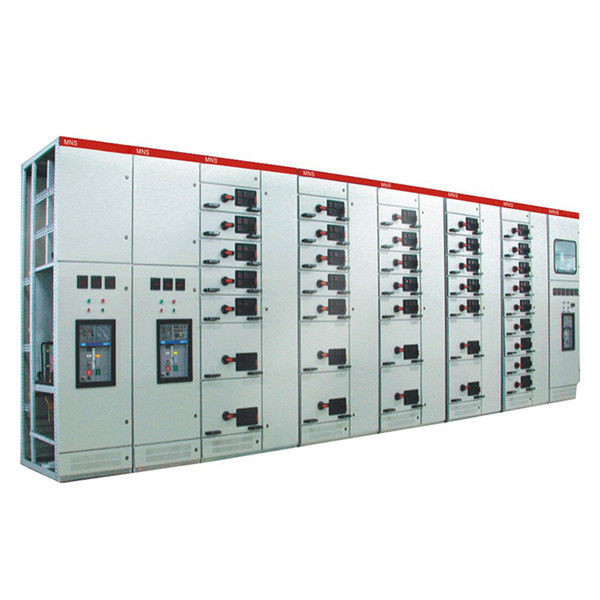

MNS ड्रॉआउट कम-वोल्टेज स्विचगियर को संयोजन इकाई (बाद में डिवाइस कहा जाता है) के रूप में मॉड्यूलर घटकों के साथ इकट्ठा किया जाता है।यह एसी 50-60 हर्ट्ज @ रेटेड ऑपरेटिंग वोल्टेज पर 660V या उससे नीचे के बिजली प्राप्त करने और कम वोल्टेज वितरण प्रणाली के वितरण और बिजली स्विचिंग, वितरण और नियंत्रण के वितरण और मोटर नियंत्रण केंद्र के साथ-साथ समाई क्षतिपूर्ति के लिए लागू किया जाता है।स्विचगियर कैबिनेट GB7251.12-2013 के साथ अनुपालन करता है।
संरचनात्मक विशेषता:
फ्रेम को सी प्रोफाइल के साथ अपनाया गया है।मॉड्यूल ई = 25 मिमी के साथ मुख्य ढांचे पर mounting5.3 मिमी में बढ़ते छेद इसकी विधानसभा को लचीला और सुविधाजनक बनाते हैं। निर्माण, घटक दरवाजा और बिजली के उपकरण कोल्ड रोल्ड स्टील प्लेट 2 मोटाई के बने होते हैं, और अन्य भागों कोल्ड रोल्ड स्टील प्लेट से बने होते हैं। 1.5 मोटाई के साथ।पैनल को अचार और फॉस्फेटिंग और फिर इलेक्ट्रोस्टैटिक छिड़काव द्वारा साफ किया जाता है।फ़्रेमवर्क, आंतरिक विभाजन प्लेट और दराज के हिस्से कोल्ड-रोल्ड व्हाइट जस्ती शीट या एल्यूमीनियम-जस्ता शीट से बने होते हैं, जिनमें से सभी को आत्म-टैपिंग द्वारा इकट्ठा किया जाता है, और विधानसभा के बाद भागों की सटीकता और दृढ़ता में सुधार होता है।अलग-अलग फंक्शन यूनिट, बस रूम और केबल आउटलेट रूम हैं।एल प्लेट के साथ सुसज्जित प्लास्टिक प्लेट के साथ यूनिट अलगाव कक्ष।क्षैतिज बस की व्यवस्था कैबिनेट के बाद फ्लैट प्रकार या कैबिनेट के शीर्ष के बैठने के तरीके को अपनाती है।बिजली का प्रतिरोध करने की क्षमता मजबूत है।बिजली वितरण इकाई और बाहरी केबल के बीच का कनेक्शन केबल रूम या पोस्ट आउटलेट रूम में पूरा होता है।केबल ऊपर और नीचे जा सकता है, और स्थापना और रखरखाव सुविधाजनक है।संरक्षण की डिग्री IP3X-4X.Glass दरवाजा कैबिनेट है कम से कम 650 मिमी, कैबिनेट की गहराई कम से कम 700 मिमी।
उपयोग की शर्तें
1. इनडोर उपयोग के लिए, सर्विस प्वाइंट की ऊंचाई 2000 मीटर से अधिक नहीं होनी चाहिए।
2, परिवेशी वायु तापमान +40 डिग्री से अधिक नहीं है, नकारात्मक 5 डिग्री से कम नहीं है। औसत तापमान 24 घंटे के भीतर +35 डिग्री से अधिक नहीं होना चाहिए। जब अधिक हो, तो वास्तविक स्थिति के अनुसार क्षमता कम होनी चाहिए।
3. आसपास की हवा का सापेक्ष उच्च तापमान +40 ° c है और 50% से अधिक नहीं है, और एक बड़े सापेक्ष तापमान को कम तापमान की अनुमति है; यदि +20 डिग्री 90% है, तो विचार प्रभाव के लिए दिया जाना चाहिए तापमान परिवर्तन के कारण कभी-कभार संक्षेपण।
4. जब उपकरण स्थापित किया जाता है, तो ऊर्ध्वाधर विमान के साथ झुकाव 5 ° से अधिक नहीं होगा, और अलमारियाँ का पूरा सेट gbj232-2 के मानक के अनुरूप अपेक्षाकृत सपाट होगा।
5. इस उपकरण को ऐसी जगह स्थापित किया जाएगा जहां कोई तीव्र कंपन और प्रभाव न हो और बिजली के घटकों का कोई क्षरण उपयोग करने के लिए पर्याप्त न हो
| मद | इकाई | पैरामीटर |
| रेटेड ऑपरेटिंग वोल्टेज | वी | AC380,660 |
| रेटेड इन्सुलेशन volatge | वी | AC660,1000 |
| क्षैतिज बसबार वर्तमान रेटिंग | ए | 1250 2000 2500 3200 |
| वर्टिकल बसबार करंट रेटिंग | ए | 1000 |
| मैक्स।फीडर सर्किट चालू | ए | 2500 है |
| मैक्स।दराज सर्किट वर्तमान | ए | 630 |
| मैक्स।मोटर की क्षमता को नियंत्रित करें | किलोवाट | 320 |
| मूल्यांकन आवृत्ति | हर्ट्ज | 50/60 है |
| क्षैतिज बसबार चोटी, चालू धारा के साथ | केए / 0.1 एस | 105,176 है |
| क्षैतिज बसबार कम समय का सामना करना पड़ रहा है | केए / 1 एस | 50,80 है |
| वर्टिकल बसबार पीक वर्तमान का सामना करती है | केए / 0.1 एस | 105 |
| वर्टिकल बसबार शॉर्ट-टाइम करंट का सामना करता है | केए / 1 एस | 50 |
| रेटेड बिजली फ्रीक।जोरदार प्रतिरोध | वी / 1 मिनट। | 2500 है |
| द्वितीयक शक्ति फ्रीक।जोरदार प्रतिरोध | वी / 1 मिनट। | 2500 है |
| संलग्नक सुरक्षा डिग्री | IP30, IP40 |
5. सूचना का आदेश
मुख्य सर्किट या विद्युत योजनाबद्ध आरेख के योजनाबद्ध आरेख
व्यवस्था और लेआउट
मुख्य घटकों के मॉडल, विनिर्देश और मात्रा।
आवक और जावक तार विधि और केबल विनिर्देश, आदि
यदि उपकरणों के बीच बस कनेक्शन की आवश्यकता है, तो बस कनेक्शन और जमीन से ऊंचाई प्रदान की जाएगी।
1 है।समुद्र तल से इनडोर ऊंचाई: अधिकतम स्थापना ऊंचाई: 2000 मी
२।परिवेशी वायु तापमान: -5 ℃ ~ + 40 ℃ और औसत तापमान नहीं होना चाहिए
24 घंटों में + 35 ℃ से अधिक
३।अधिकतम तापमान + 40 ℃ पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए।उच्चतर
कम तापमान पर सापेक्ष आर्द्रता की अनुमति है।Ex।90% + 20 ℃ पर।लेकिन देखने में
तापमान में परिवर्तन, यह संभव है कि मध्यम ओस आकस्मिक रूप से उत्पन्न होगी।
४।आग नहीं, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन
५।स्थापना ढाल 5 ° से अधिक नहीं है
६।यह उत्पाद निम्नलिखित तापमान परिवहन भंडारण के लिए उपयुक्त है: -25℃ ~ + ५५℃ 24h, थोड़े समय में (इससे अधिक नहीं) चौबीस घंटे) से अधिक नहीं+70℃।
उच्च तोड़ने की क्षमता, अच्छा गतिशील स्थिरता, उन्नत और उचित संरचना, व्यावहारिक, श्रृंखला, मजबूत बहुमुखी प्रतिभा के विद्युत कार्यक्रम, इकाई संयोजन की विभिन्न योजनाओं के साथ उत्पादों की यह श्रृंखला, एक कैबिनेट में कई सर्किट शामिल थे, क्षेत्र को बचाने, सुंदर उपस्थिति, उच्च स्तर की सुरक्षा , सुरक्षित और विश्वसनीय, सुविधाजनक रखरखाव आदि
यह मानकों IEC439 NEMA ICS2-322 के साथ-साथ GB7251-87 "कम वोल्टेज पूर्ण स्विच डिवाइस" राष्ट्रीय मानकों और ZBK36001-89 "कम वोल्टेज वापसी प्रकार पूर्ण स्विच डिवाइस" पेशेवर मानकों के मानकों के साथ है।
