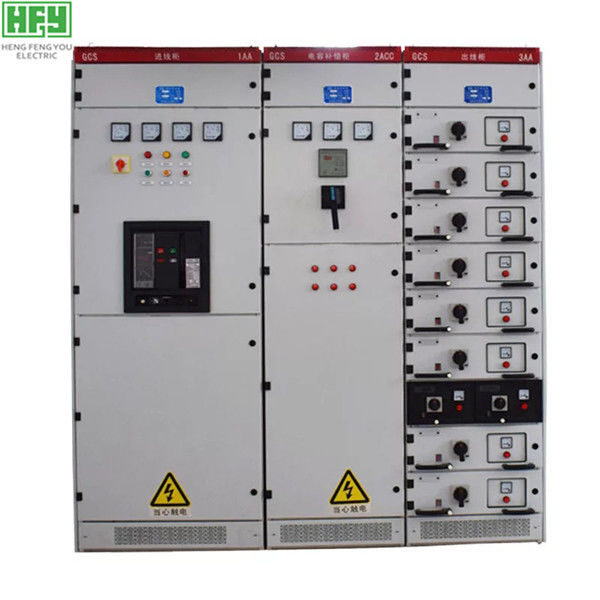

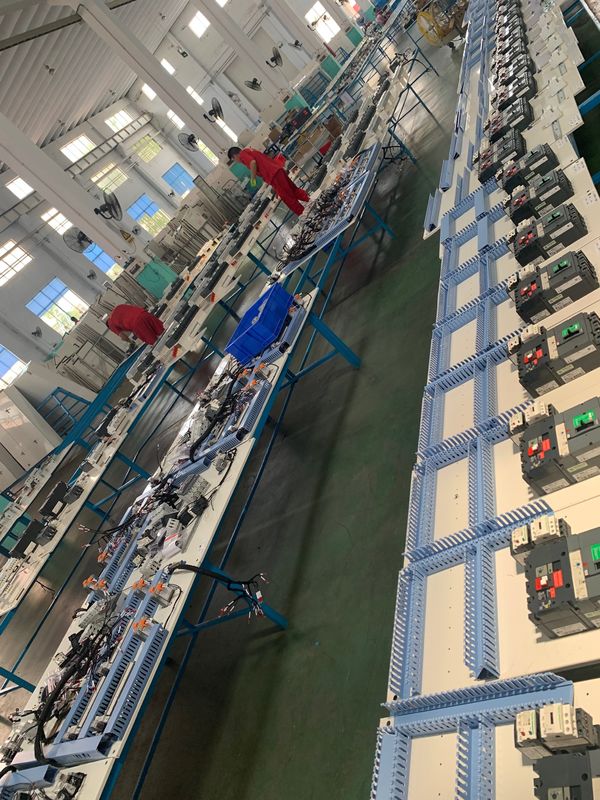

जीसीएस एमएनएस श्रृंखला 11KV 12kv तीन चरण कम वोल्टेज की वापसी योग्य स्विचगियर स्विच कैबिनेट इलेक्ट्रिक स्विचगियर

संरचनात्मक विशेषता:

1. मुख्य फ्रेम मापांक पर स्थापित 8 mf प्रकार के उद्घाटन अनुभागों का उपयोग करते हुए फ्रेमवर्क, ई = 20 मिमी और 100 मिमी Φ 9.2 मिमी बढ़ते छेद, लचीला फ्रेम विधानसभा बना रहा है।

2. स्विच कैबिनेट के समारोह कमरे एक दूसरे से अलग हैं, और डिब्बों को कार्यात्मक इकाई कमरे, बस कमरे और केबल कमरे में विभाजित किया गया है। प्रत्येक कक्ष का कार्य अपेक्षाकृत स्वतंत्र है।

3. क्षैतिज बसबार इलेक्ट्रिक पावर का विरोध करने के लिए बसबार की क्षमता को बढ़ाने के लिए कैबिनेट के पीछे क्षैतिज व्यवस्था का रास्ता अपनाता है।

4. केबल डिब्बे का डिज़ाइन केबल के अंदर और बाहर जाने के लिए बहुत सुविधाजनक बनाता है।

5. दराज की ऊंचाई का मॉड्यूल 160 मिमी है। केवल ऊंचाई आयाम पर परिवर्तन बदलता है, इसकी चौड़ाई, गहराई आयाम परिवर्तनशील है। एक ही कार्यात्मक इकाई के दाताओं में अच्छी विनिमेयता है। इकाई लूप 400 ए और उससे नीचे की वर्तमान स्थिति।

6. दराज पैनल के साथ विभाजन, बंद, परीक्षण, स्थिति का स्पष्ट निशान बाहर खींच। दराज इकाई एक यांत्रिक इंटरलॉक के साथ प्रदान की जाती है। ड्रावर इकाई मुख्य शरीर के रूप में, एक ही समय में ड्रॉ आउट और फिक्स्ड के साथ हो सकती है। मिश्रित संयोजन, मनमाना उपयोग।

7. कैबिनेट शरीर की सुरक्षा ग्रेड IP30 IP40 है, फिर भी उपयोगकर्ता की जरूरत के अनुसार चुन सकते हैं।

उपयोग की शर्तें

1. इनडोर उपयोग के लिए, सेवा बिंदु की ऊंचाई 2000 मीटर से अधिक नहीं होगी।

2. परिवेशी वायु तापमान +40 डिग्री से अधिक नहीं और -5 डिग्री से कम नहीं है। औसत तापमान 24 घंटे के भीतर +35 डिग्री से अधिक नहीं होना चाहिए। जब ​​अधिक हो, तो वास्तविक स्थिति के अनुसार क्षमता कम होनी चाहिए।

3. आसपास की हवा का सापेक्ष उच्च तापमान +40 ° c है और 50% से अधिक नहीं है। यदि +20 डिग्री 90% है, तो तापमान परिवर्तन के कारण कभी-कभी संक्षेपण के प्रभाव पर विचार किया जाना चाहिए।

4. जब डिवाइस स्थापित किया जाता है, तो ऊर्ध्वाधर विमान के साथ झुकाव 5 ° से अधिक नहीं होगा, और अलमारियाँ का पूरा सेट gbj232-2 के मानक के अनुरूप अपेक्षाकृत सपाट होगा।

5. डिवाइस को हिंसक कंपन और झटके से मुक्त जगह पर स्थापित किया जाएगा और जहां बिजली के घटकों को उपयोग के लिए पर्याप्त रूप से तैयार नहीं किया गया है
