उत्पाद विवरण:
|
|
उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | HENGFENGYOU |
प्रमाणन: | ISO IEC CB COC KEMA SNI SABS CCC |
मॉडल संख्या: | GGD |
भुगतान & नौवहन नियमों:
|
|
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | 200-20000/piece |
पैकेजिंग विवरण: | लकड़ी का बक्सा |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | नियंत्रण रेखा टी / टी |
आपूर्ति की क्षमता: | 5000 टुकड़ा / वर्ष |
विस्तार जानकारी |
|||
मॉडल संख्या: | GGD | प्रकार: | मेटल चढ़ा हुआ |
---|---|---|---|
मूल्यांकन आवृत्ति: | एसी 50 हर्ट्ज (60 हर्ट्ज) | रेटेड वर्तमान (ए): | 630, 1250, 1600, 2500, 3510, 4000 |
स्वनिर्धारित: | Oem / odm आदेश स्वीकार्य है | आवेदन: | पॉवर ट्रांसमिशन या वितरण |
उत्पाद का नाम: | विद्युत kyn28 12 स्विचगियर 11kv | रेटेड वोल्टेज: | 3KV, 7.2KV, 12KV वैकल्पिक |
अनुपालन मानकों: | DL / T404, IEC298, GB3906 | ||
हाई लाइट: | कम तनाव स्विचगियर,कम वोल्टेज धातु क्लैड स्विचगियर |
उत्पाद विवरण

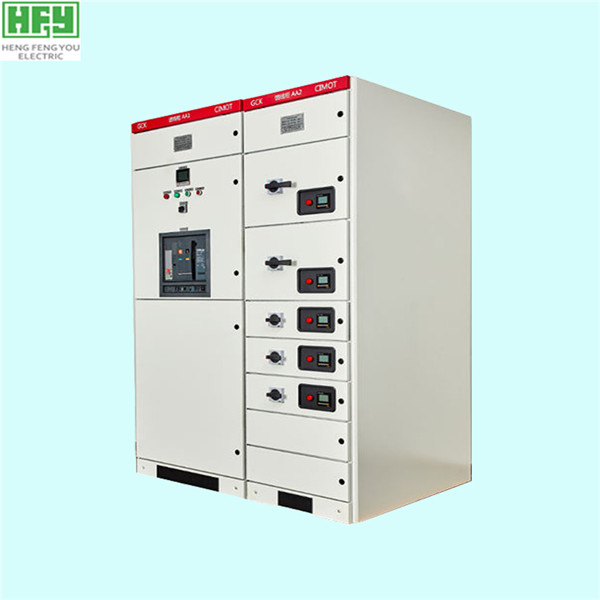

400V / 600V कम वोल्टेज विद्युत स्विचगियर पैनल दराज कम वोल्टेज स्विचगियर
उत्पाद विवरण
1. GCK दराज स्विचगियर बिजली संयंत्र, उच्च भवन और कुछ लाइनों, जैसे पेट्रोलियम रसायन और उद्योग, धातु विज्ञान, कपड़ा, आदि की वितरण प्रणाली के लिए उपयुक्त है, यह वितरण, मोटर केंद्रीकृत नियंत्रण, विद्युत उत्पादन में प्रतिक्रियाशील बिजली मुआवजा और तीन चरण एसी 50/60 हर्ट्ज की बिजली आपूर्ति प्रणाली, रेटेड वोल्टेज 380 वी (400 वी, 600 वी), वर्तमान 4000 ए और उससे नीचे, जहां कंप्यूटर के साथ उच्च स्वचालन और इंटरफेस की आवश्यकता होती है।
2. जीजीडी कैबिनेट का डिजाइन पूरी तरह से कैबिनेट के संचालन के दौरान गर्मी लंपटता को ध्यान में रखता है।कैबिनेट के ऊपरी और निचले छोरों पर अलग-अलग गर्मी अपव्यय स्लॉट्स हैं।जब कैबिनेट में बिजली के घटकों को गरम किया जाता है, तो गर्मी बढ़ जाती है और ऊपरी स्लॉट के माध्यम से छुट्टी दे दी जाती है, और नीचे की ओर से प्राकृतिक हवा के मार्ग बनाने के लिए सील कैबिनेट बनाने के लिए निचले स्लॉट द्वारा ठंडी हवा को लगातार कैबिनेट में बदला जाता है। गर्मी लंपटता के लिए अंत।
3. आधुनिक औद्योगिक उत्पाद डिजाइन की आवश्यकताओं के अनुसार जीजीडी कैबिनेट, कैबिनेट आकार और विभाजन के प्रत्येक भाग के आकार को सुनहरा अनुपात विधि का उपयोग करके, जो सुंदर और उदार, ताजा हैं।कैबिनेट के दरवाजे का काज फ्रेम के साथ जुड़ा हुआ है, जो स्थापना और डिससैस के लिए सुविधाजनक है।पहाड़ के आकार की रबर की पट्टी दरवाजे के मुड़े हुए किनारे में जड़ित होती है।जब दरवाजा बंद हो जाता है, तो दरवाजे और फ्रेम के बीच डालने से एक निश्चित संपीड़न स्ट्रोक होता है, जो दरवाजे को कैबिनेट को दरार करने से रोक सकता है और दरवाजे के संरक्षण की डिग्री भी बढ़ाता है।विद्युत घटकों के साथ इंस्ट्रूमेंट डोर बहुत सारे नरम तांबे के सिक्कों द्वारा फ्रेम से जुड़ा होता है।बढ़ते टुकड़े और कैबिनेट में फ्रेम knurled शिकंजा द्वारा जुड़े हुए हैं, और पूरे कैबिनेट एक पूर्ण ग्राउंडिंग संरक्षण सर्किट का गठन करता है।
4. जीजीडी कैबिनेट का मुख्य सर्किट 129 योजनाओं और कुल 298 विनिर्देशों (सहायक सर्किट के कार्यात्मक परिवर्तन और नियंत्रण वोल्टेज से प्राप्त नियंत्रण योजनाओं और विनिर्देशों को छोड़कर) के साथ डिज़ाइन किया गया है।
रेटेड अलगाव वोल्टेज | से 1000 वी |
रेटेड वोल्टेज | से 600 वी |
मूल्यांकन आवृत्ति | 50/60 हर्ट्ज |
रेटेड प्रभाव वोल्टेज का सामना कर रहा है | 8 के.वी. |
सहायक सर्किट के रेटेड वोल्टेज | AC380, 220V, DC 220V |
वोल्टेज की डिग्री पर | तृतीय |
प्रदूषण का स्तर | ३ |
मूल्यांकन वर्तमान | 4000 ए |
क्षैतिज बसबार वर्तमान रेटेड | 4000 ए |
वर्टिकल बसबार को करंट का दर्जा दिया गया |
2000, 1000 ए |
नोट: निरंतर उत्पाद सुधार के कारण, इस नमूने में दिए गए आयाम केवल संदर्भ के लिए हैं।यदि आवश्यक हो, तो हमारी कंपनी उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन और उत्पादन कर सकती है।कृपया समय रहते कंपनी से संपर्क करें।
1 है।समुद्र तल से इनडोर ऊंचाई: अधिकतम स्थापना ऊंचाई: 2000 मी
२।परिवेशी वायु तापमान: -5 ℃ ~ + 40 ℃ और औसत तापमान नहीं होना चाहिए
24 घंटों में + 35 ℃ से अधिक
३।अधिकतम तापमान + 40 ℃ पर सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए।उच्चतर
कम तापमान पर सापेक्ष आर्द्रता की अनुमति है।Ex।90% + 20 ℃ पर।लेकिन देखने में
तापमान में परिवर्तन, यह संभव है कि मध्यम ओस आकस्मिक रूप से उत्पन्न होगी।
४।आग नहीं, विस्फोट का खतरा, गंभीर प्रदूषण, रासायनिक संक्षारण और गंभीर कंपन
५।स्थापना ढाल 5 ° से अधिक नहीं है
६।यह उत्पाद निम्नलिखित तापमान परिवहन भंडारण के लिए उपयुक्त है: -25℃ ~ + ५५℃ 24h, थोड़े समय में (इससे अधिक नहीं) चौबीस घंटे) से अधिक नहीं+70℃।
उच्च तोड़ने की क्षमता, अच्छा गतिशील स्थिरता, उन्नत और उचित संरचना, व्यावहारिक, श्रृंखला, मजबूत बहुमुखी प्रतिभा के विद्युत कार्यक्रम, इकाई संयोजन की विभिन्न योजनाओं के साथ उत्पादों की यह श्रृंखला, एक कैबिनेट में कई सर्किट शामिल थे, क्षेत्र को बचाने, सुंदर उपस्थिति, उच्च स्तर की सुरक्षा , सुरक्षित और विश्वसनीय, सुविधाजनक रखरखाव आदि
यह मानकों IEC439 NEMA ICS2-322 के साथ-साथ GB7251-87 "कम वोल्टेज पूर्ण स्विच डिवाइस" राष्ट्रीय मानकों और ZBK36001-89 "कम वोल्टेज वापसी प्रकार पूर्ण स्विच डिवाइस" पेशेवर मानकों के मानकों के साथ है।
