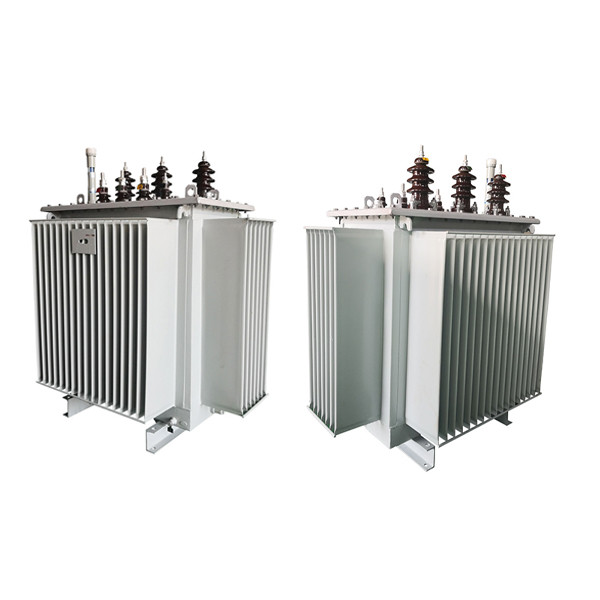

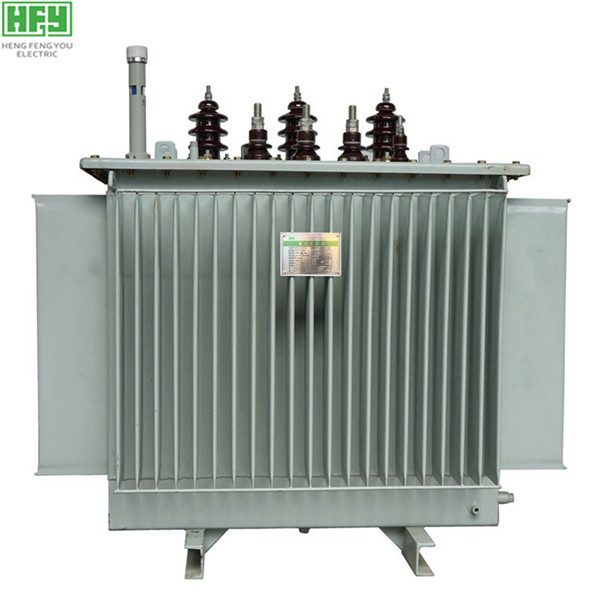

बिजली वितरण ट्रांसफार्मर पावर ऑइल को अमोफस कॉइल कम नुकसान के साथ ट्रांसफार्मर को डुबो दिया

उत्पाद विवरण

विद्युत वितरण ट्रांसफार्मर पावर ऑइल को अमोफस कॉइल कम नुकसान के साथ ट्रांसफार्मर को डुबो दिया

प्रौद्योगिकी का लाभ

S9 श्रृंखला उत्पाद से बेहतर, S11 श्रृंखला उत्पाद 30% से नो-लोड नुकसान को कम करते हैं, 70 ~ 85% द्वारा नो-लोड विद्युत प्रवाह, 10K द्वारा औसत तापमान, 2 ~ 4db द्वारा नोसी स्तर, और उत्पाद सेवा जीवन को दोगुना करते हैं।यहां तक ​​कि 20% अधिभार के तहत, यह लंबे समय तक काम भी कर सकता है।

ट्रांसफॉर्मर सेवा की स्थिति

समुद्र तल से ऊंचाई 1000 मीटर से नीचे है;

परिवेश का तापमान:

उच्चतम तापमान 40 ℃, उच्चतम दैनिक औसत तापमान 30 ℃

उच्चतम वार्षिक औसत तापमान 20 ℃, सबसे कम आउटडोर तापमान -25 ℃

ट्रांसफार्मर विशेष सेवा की स्थिति

समुद्र तल से ऊंचाई 1000 मीटर से ऊपर है;

परिवेश का तापमान:

उच्चतम तापमान 40 ℃। न्यूनतम तापमान -45 ℃ (ऑर्डर देते समय विस्तार से परिभाषित)

संरचनात्मक विशेषता

कोर उच्च गुणवत्ता वाले कोल्ड रोल्ड ग्रेन ओरिएंटेड सिलिकॉन स्टील शीट से बना है जो एक पूर्ण झुकाव वाली मुक्त संरचना में है।कम चुंबकीय स्टील प्लेट का उपयोग प्लेट खींचने के लिए किया जाता है, जो स्टील संरचना बनाने के लिए ऊपरी और निचले क्लैंप को कोर से जोड़ता है। यह संरचना कम नो-लोड नुकसान और कम शोर उत्पन्न करती है।सिलिकॉन स्टील शीट कतरनी बंदरगाह की गड़गड़ाहट 0.02 मिमी से अधिक नहीं होगी।नो-लोड प्रदर्शन सूचकांक चीन के राष्ट्रीय मानक से बेहतर है।

ट्रांसफार्मर की क्षमता के अनुसार, घुमावदार सिलेंडर, सर्पिल, निरंतर और अन्य संरचनाओं से बना है।110kV UHV ट्रांसफार्मर के लिए, घुमावदार आवेग वोल्टेज के वितरण को प्रभावी ढंग से सुधारने के लिए पेचीदा या आंतरिक स्क्रीन स्ट्रक्चर्स को अपनाता है।कंडक्टर घुमावदार के अतिरिक्त नुकसान को कम करने के लिए ट्रांसपोंड कंडक्टर या समग्र कंडक्टर का उपयोग करता है।बिजली के क्षेत्र और विंडिंगचर्स की उत्कृष्ट विद्युत विशेषताओं और विंडिंग की प्रभाव शक्ति की गणना करने के लिए कंप्यूटर सिमुलेशन का उपयोग।इसके सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए प्रभावी उपाय अपनाए जाते हैं।

110kV UHV ट्रांसफॉर्मर बॉडी का प्रेस स्ट्रक्चर राउंड इंसुलेटिंग प्रेस प्लेट का इस्तेमाल करता है।उत्पाद की विश्वसनीयता को प्रबलित घुमावदार विधानसभा को अपनाना।

तेल टैंक एक सपाट शीर्ष घंटी-प्रकार की संरचना है, जिसमें टंकी की दीवार पर वेल्डेड लोहे-प्लेट-प्रकार के प्रबलित लोहे की परत होती है, जो तेल टैंक की यांत्रिक शक्ति में सुधार करती है।ट्रांसफार्मर के आवारा नुकसान को कम करने के लिए, एक बड़े ट्रांसफार्मर की आंतरिक दीवार चुंबकीय ढाल से सुसज्जित है।
परिवहन के दौरान 110kV UHV ट्रांसफॉर्मर के विस्थापन को रोकने के लिए तेल टैंक में एक पोजिशनिंग डिवाइस लगाई जाती है।नमी और तेल की उम्र बढ़ने से बचने के लिए एक सील किए गए तेल संरक्षक का उपयोग ट्रांसफार्मर के तेल को हवा से अलग करने के लिए किया जाता है।एक सूचक प्रकार के तेल स्तर गेज के साथ सुसज्जित तेल रूढ़िवादी का अंत।ट्रांसफार्मर तेल के वजन के अनुसार, उत्पाद के सुरक्षित संचालन को सुनिश्चित करने के लिए तेल टैंक के शीर्ष पर एक दबाव राहत वाल्व स्थापित किया गया है।

शीतलन विधि आम तौर पर एयर कूल्ड या प्रकृति कूल्ड (ONAF / ONAN) है।जब OANF और 80% पूर्ण भार पर ट्रांसफार्मर ONAN होने पर 100% पूर्ण लोड संचालित करता है।

हीट अपव्यय शीट रेडिएटर का उपयोग करता है, जो कॉम्पैक्ट आकार उत्पन्न करता है।रेडिएटर की शीट टू शीट वेल्डिंग एक बार बनाने वाली है, जो विश्वसनीय है।क्षैतिज दिशा में उच्च-गति वाले कम-शोर वाले फैंगनरॉली ब्लो को अपनाया।

पंखे की शुरुआत और ठहराव तेल के तापमान और भार द्वारा नियंत्रित किया जाता है।ट्रांसफार्मर पंखे के लिए एक नियंत्रण कैबिनेट जुड़ा हुआ है।

ऑयल कंजर्वेटर टोआ कैप्सूल है, जो तेल प्रतिरोधी, तापमान प्रतिरोधी और एयर टाइट सीलबंद कैप्सूल से लैस है ताकि तेल को बाहर की हवा से अलग किया जा सके।कैप्सूल के बाहर तेल है, और अंदर हवा है।ट्रांसफार्मर की विश्वसनीयता को और बेहतर बनाने के लिए, बाहर की हवा के साथ कैप्सूल के वायु कक्ष में हवा का आदान-प्रदान करने के लिए एक सिलिका जेल नमी-अवशोषक का उपयोग किया जाता है।

ध्यान दें:निरंतर उत्पाद सुधार के कारण, इस नमूने में दिए गए आयाम केवल संदर्भ के लिए हैं।यदि आवश्यक हो, तो हमारी कंपनी उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन और उत्पादन कर सकती है।कृपया समय रहते कंपनी से संपर्क करें।

· निर्देश दें:

1. ग्राहक को ट्रांसफार्मर (इनपुट और आउटपुट वोल्टेज, क्षमता, हानि, आदि) के मुख्य पैरामीटर प्रदान करने की आवश्यकता होती है।

2. अन्य ग्राहकों की आवश्यकताओं
