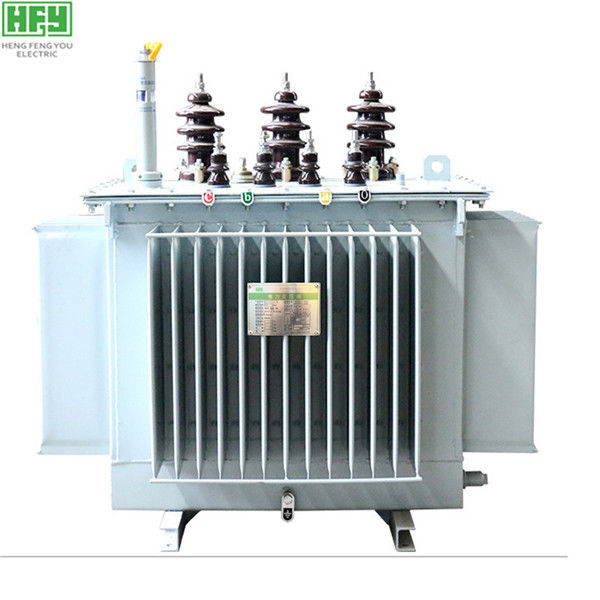

S11 30KV 33KV 35KV 36KV 1600KVA 2000KVA 2MVA विद्युत तीन चरण चरण नीचे तेल डूबे हुए प्रकार विद्युत वितरण ट्रांस

उत्पाद विवरण

S11 30KV 33KV 35KV 36KV 1600KVA 2000KVA 2MVA विद्युत तीन चरण चरण नीचे तेल डूबे हुए प्रकार विद्युत वितरण ट्रांस

उत्पाद का परिचय

1. कम प्रतिरोधकता की ऑक्सीजन रहित तांबे की लाइनें, जो अतिरिक्त सतह उपचार की श्रृंखला के बाद चिकनी और गड़गड़ाहट मुक्त हो जाएंगी, इसलिए हमारे ट्रांसफार्मर का लोड लॉस कम है और इलेक्ट्रिक प्रदर्शन बेहतर है।

2. उच्च गुणवत्ता वाले सिलिकॉन-स्टील प्लेटें जो कम इकाई नुकसान की हैं, और ट्रांसफार्मर का कोई-भार कम नहीं है।

3. उच्च गुणवत्ता वाले लकड़ी के टुकड़े टुकड़े इन्सुलेशन टुकड़े, जो शॉर्ट सर्किट के प्रभाव में भी विभाजित या स्थानांतरित नहीं होंगे।

4. बहुत कम पानी, गैस और अशुद्धियों से भरा ट्रांसफार्मर तेल छानना, जिससे हमारे ट्रांसफार्मर बेहतर काम करते हैं।

5. उच्च गुणवत्ता वाले रबर सील सामग्री, जो ट्रांसफार्मर को बुढ़ापे या रिसाव को रोक सकती है।

· सेवा शर्तें

1. अधिकतम परिवेशी वायु का तापमान 40 ℃ से अधिक नहीं होगा, और न्यूनतम नीचे नहीं होगा - 25 ℃;

2. ऊंचाई 1000 मीटर से अधिक नहीं होगी।यदि विशेष अनुकूलित ट्रांसफार्मर और कम-वोल्टेज घटकों का उपयोग किया जाता है, तो ऊंचाई 4000 मीटर तक पहुंच सकती है;

3. ऊर्ध्वाधर झुकाव 5 ° से अधिक नहीं है, और कोई हिंसक कंपन और प्रभाव नहीं है;

4. हवा की आर्द्रता 90% (+ 25 ℃) से अधिक नहीं है;

5. कोई गैस और प्रवाहकीय धूल जो ट्रांसफार्मर के इन्सुलेशन को गंभीर रूप से प्रभावित करेगी, कोई विस्फोट खतरा और बिजली के घटकों का क्षरण;

6. बाहरी हवा की गति 35m / s से अधिक नहीं होगी।

7. यदि सेवा शर्तों से ऊपर है, तो विशेष रूप से अनुकूलित उत्पाद उपलब्ध है।

·संरचनात्मक विशेषता:

1. एक तेल डूबे हुए ट्रांसफार्मर की कम वोल्टेज वाली घुमावदार, छोटे क्षमता के ट्रांसफार्मर के लिए उपयोग किए जाने वाले तांबे के कंडक्टर को छोड़कर, आमतौर पर तांबे की पन्नी घुमावदार और निष्कर्षण हाइड्रो-सिलेंडर संरचना को गोद लेती है;और उच्च वोल्टेज घुमावदार बहु-परत बैरल संरचना को गोद लेती है।ये समान रूप से वितरित एम्पीयर-टर्न, छोटे चुंबकीय प्रवाह रिसाव, उच्च यांत्रिक शक्ति और मजबूत शॉर्ट-सर्किट प्रतिरोध के परिणामस्वरूप होते हैं।

2. लोहे के कोर और घुमावदार को अलग-अलग किया जाता है।मशीन की ऊँचाई, लो-वोल्टेज लीड और अन्य बन्धन भागों में स्व-लॉकिंग लॉकनट और गैर-निलंबन संरचना को अपनाया जाता है, जो परिवहन के दौरान प्रभाव का सामना कर सकता है।

3. कुंडल और लोहे के कोर को वैक्यूम-सुखाने द्वारा इलाज किया जाता है, और ट्रांसफार्मर के तेल को फ़िल्टर किया जाता है और ट्रांसफार्मर के अंदर पानी की मात्रा को कम करने के लिए वैक्यूम में तेल लगाया जाता है।

4. तेल टैंक नालीदार प्लेट से बना है, जो तेल की मात्रा में बदलाव के कारण तापमान में उतार-चढ़ाव की भरपाई के लिए तेल को अवशोषित कर सकता है।इसलिए, इस उत्पाद में कोई बाहरी तेल टैंक नहीं है, जो ट्रांसफार्मर की ऊंचाई को काफी कम करता है।

5. जैसा कि नालीदार प्लेट तेल भंडारण टैंक की जगह लेती है, ट्रांसफार्मर तेल को बाहरी दुनिया से अलग किया जाता है, प्रभावी ढंग से ऑक्सीजन और पानी के प्रवेश को रोका जाता है और परिणामस्वरूप इन्सुलेशन प्रदर्शन में कमी आती है।

6. उपरोक्त पांच प्रदर्शनों से तेल में डूबे हुए ट्रांसफार्मर को सामान्य ऑपरेशन में तेल बदलने की आवश्यकता नहीं होती है, रखरखाव की लागत को कम करने और ट्रांसफार्मर के सेवा जीवन का विस्तार होता है।
