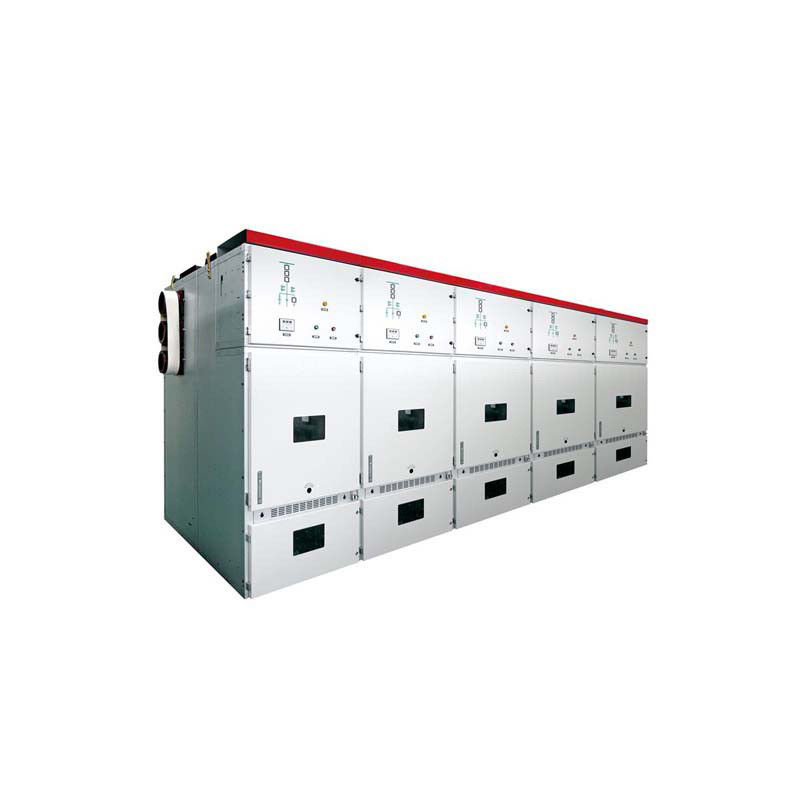

धातु पहने हटाने योग्य स्विचगियर KYN61 उच्च वोल्टेज बिजली वितरण बोर्ड

उत्पाद विवरण

धातु पहने हटाने योग्य स्विचगियर KYN61 उच्च वोल्टेज बिजली वितरण बोर्ड

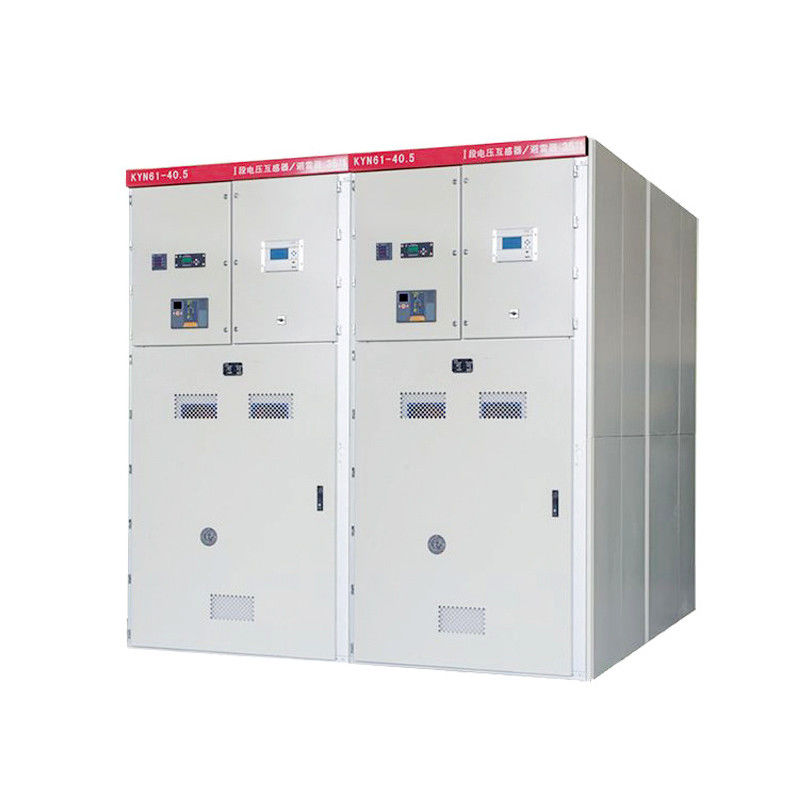

Kyn61-40.5 (Z) टाइप आर्मर्ड शिफ्टिंग ओपन टाइप एसी मेटल बंद स्विच कैबिनेट (बाद में स्विच कैबिनेट के रूप में संदर्भित) एक तीन-चरण एसी 50 हर्ट्ज, रेटेड वोल्टेज 40.5kv इनडोर पूर्ण वितरण इकाई है। एक बिजली संयंत्र, सबस्टेशन और औद्योगिक और सर्किट उद्यमों को सर्किट नियंत्रण, संरक्षण और निगरानी कार्यों के साथ बिजली प्राप्त करने और वितरित करने के लिए, लेकिन अक्सर संचालन के लिए भी इस्तेमाल किया जा सकता है।

स्विचगियर GB / t11022-1999, gb3906-2006 और DL 404-1997 के अनुरूप है।

संरचनात्मक विशेषता

1. कैबिनेट संरचना इकट्ठी संरचना को गोद लेती है, और सर्किट ब्रेकर हैंडकार्ट फर्श संरचना को गोद लेती है;

2. अच्छी विनिमेयता और सरल प्रतिस्थापन के साथ एक नए प्रकार के समग्र अछूता वैक्यूम सर्किट ब्रेकर से लैस;

3. पेंच नट प्रणोदन तंत्र वाहन के फ्रेम में स्थापित है, जो आसानी से हैंडकार्ट को स्थानांतरित कर सकता है और अनुचित संचालन के कारण प्रणोदन संरचना को नुकसान को रोक सकता है;

4. सभी संचालन कैबिनेट दरवाजे के बंद राज्य में किए जा सकते हैं;

5. मुख्य स्विच, हैंडकार्ट और स्विच कैबिनेट दरवाजे के बीच का इंटरलॉक "पांच रक्षा" फ़ंक्शन को पूरा करने के लिए अनिवार्य यांत्रिक लॉक को गोद लेता है;

6. केबल रूम कई केबल को जोड़ने के लिए जगह से भरा है

7. ग्राउंडिंग और सर्किट शॉर्ट-सर्किट के लिए त्वरित ग्राउंडिंग स्विच का उपयोग किया जाता है;

8. संलग्नक संरक्षण वर्ग IP3X, हैंडकार्ट डिब्बे का दरवाजा खुला, संरक्षण वर्ग IP2X;

9. उत्पाद gb3906-1991.dl 404-1997 के अनुरूप है और संदर्भ के साथ अंतरराष्ट्रीय iec-298 मानक को अपनाता है।

उपयोग की शर्तें

1. परिवेशी वायु तापमान: -15 c ~ + 40C;

2. ऊंचाई: 2000 मीटर और नीचे;

3. आर्द्रता की स्थिति: दैनिक औसत 95% से अधिक नहीं है, और जल वाष्प दबाव का दैनिक औसत 2.2kpa से अधिक नहीं है; मासिक औसत 90% से अधिक नहीं है, और मासिक औसत जल वाष्प दबाव नहीं है 1.8kPa से।

4. भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं;

5. संक्षारक या दहनशील गैसों जैसे कोई स्पष्ट प्रदूषण वाले स्थान नहीं।

6. यदि उपयोग की उपरोक्त सामान्य शर्तें पार हो जाती हैं, तो उपयोगकर्ता कंपनी के साथ बातचीत कर सकता है।

निर्देश देना

1. मुख्य सर्किट या विद्युत योजनाबद्ध आरेख के योजनाबद्ध आरेख

2. व्यवस्था और लेआउट

3. मुख्य घटकों के मॉडल, विनिर्देश और मात्रा।

4. आवक और जावक तार विधि और केबल विनिर्देश, आदि

5. यदि उपकरणों के बीच बस कनेक्शन की आवश्यकता है, तो बस कनेक्शन और जमीन से ऊंचाई प्रदान की जाएगी।

6. अन्य आदेश आवश्यकताओं
