उत्पाद विवरण:
|
|
उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | HENGFENGYOU |
प्रमाणन: | ISO IEC CB COC KEMA SNI SABS CCC |
मॉडल संख्या: | S13 |
भुगतान & नौवहन नियमों:
|
|
न्यूनतम आदेश मात्रा: | 1 |
मूल्य: | 200-200000/piece |
पैकेजिंग विवरण: | लकड़ी |
प्रसव के समय: | 15 दिन |
भुगतान शर्तें: | नियंत्रण रेखा टी / टी |
आपूर्ति की क्षमता: | 5000 मोहरे / वर्ष |
विस्तार जानकारी |
|||
प्रयोग: | बिजली, वितरण ट्रांसफार्मर | चरण: | तीन |
---|---|---|---|
आवृत्ति: | 50 / 60Hz | प्रकार: | तेल डूबे, तेल प्रकार, तेल डूबे वर्तमान ट्रांसफार्मर 132kv |
उत्पाद का नाम: | 33/11 केवी 50/60 हर्ट्ज 5000 केवीए का तेल विसर्जित विद्युत वितरण ट्रांसफार्मर | सामग्री: | कॉपर + alumnium |
आउटपुट वोल्टेज: | 15kv 10 kv 0.4 / 0.69kv | घुमावदार सामग्री: | कूपर |
उत्पाद विवरण

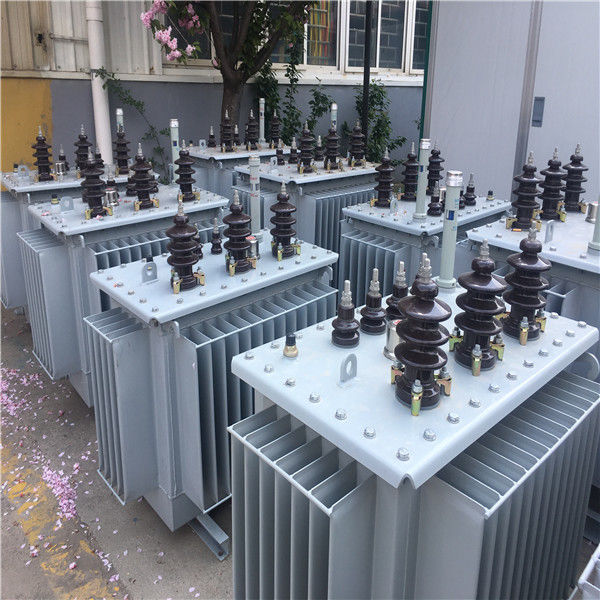

S9 S11 S13 Series 6 / 0.4 kv 10 / 0.4kv 100kva 200kva 630Kva तेल चीन में डूबे हुए बिजली ट्रांसफार्मर
उत्पाद रेंज
हमारा ट्रांसफार्मर कम नुकसान, कम शोर, गड़गड़ाहट और प्रकाश व्यवस्था के लिए मजबूत सुरक्षा, अच्छी तरह से विरोधी शॉर्टकट क्षमता और ठीक उपस्थिति आदि के रूप में सुसज्जित चरित्र है। यह उन्नत उपकरणों और विनिर्माण प्रक्रिया को जोड़ती है, और इसके चार दूरस्थ कार्य हैं: दूरस्थ संचार, दूरस्थ परीक्षण, रिमोट समायोजन और रिमोट कंट्रोल।कंप्यूटर से रिमोट कंट्रोल द्वारा, पावर स्टेशन रात को बिना किसी काम के काम कर सकता है।हमारे सभी ट्रांसफॉर्मर ने नेशनल मैकेनिकल एंड इंडस्ट्रियल ब्यूरो और नेशनल पॉवर कंपनी द्वारा टेस्ट पास किया है।ट्रांसफार्मर मुख्य रूप से बिजली नेटवर्क, और बिजली वितरण की परियोजनाओं में उपयोग किया जाता है।5000kva तेल डूबे ट्रांसफार्मर
उन्नत तीन चरणों से लैस कोर: ऊर्ध्वाधर और क्षैतिज और क्षैतिज कटौती, गोद और बहु-मंच।यह वायु वितरण को फैलाता है, चुंबकीय पथ में सुधार करता है।नो लोड लॉस, नो लोड करंट और शोर घटाएं।5000kva तेल डूबे ट्रांसफार्मर
कोर ने खींचे गए श्रृंखला उपायों को खींचा पैनल, कॉइल को दबाया, तंत्र की ताकत बढ़ाने के लिए सिलिकॉन स्टील के लिए विशेष गोंद।पावर ग्रिड इलेक्ट्रिक ट्रांसफार्मर
उच्च और निम्न वोल्टेज घुमावदार की नई संरचना, तेल ट्यूब और कनेक्शन के लिए उचित व्यवस्था जो यांत्रिक शक्ति और विरोधी शॉर्टकट की क्षमता को बढ़ाती है।
टैंक बेल प्रकार या कोर निलंबन प्रकार है, टैंक की दीवार तरंग रूप है।
परीक्षण
नीचे प्रसव से पहले एचएफवाई द्वारा किए गए परीक्षण हैं।ग्राहकों द्वारा आवश्यक अन्य परीक्षण भी तदनुसार किए जा सकते हैं।
यू इंसुलेशन प्रतिरोध
यू सभी वाइंडिंग का प्रतिरोध
यू वोल्टेज अनुपात और वेक्टर समूह की जाँच करें
रेटेड आवृत्ति और रेटेड वोल्टेज पर यू-लोड परीक्षण नहीं
u प्रतिबाधा परीक्षण
यू वोल्टेज परीक्षण को समझें
यू-ओवर-वोल्टेज परीक्षण का सामना करना पड़ा
यू आंशिक निर्वहन माप
u तेल रिसाव परीक्षण
सेवा शर्त
ए) इनडोर या आउटडोर आवेदन के लिए उपयुक्त है
बी) हवा का तापमान: अधिकतम तापमान: + 40 ℃;न्यूनतम तापमान: -30 ℃
सी) आर्द्रता: मासिक औसत आर्द्रता 95%;दैनिक औसत आर्द्रता 90%
डी) समुद्र तल से ऊंचाई: m1000m।
ई) अधिकतम हवा की गति: 35 एम / एस
एफ) परिवेशी वायु स्पष्ट रूप से संक्षारक और ज्वलनशील गैस, वाष्प, आदि से प्रदूषित नहीं होती है।
जी) कोई लगातार हिंसक हिला नहीं
—————————————————————————————————————————————————————————————। ————————–
ध्यान दें:निरंतर उत्पाद सुधार के कारण, इस नमूने में दिए गए आयाम केवल संदर्भ के लिए हैं।यदि आवश्यक हो, तो हमारी कंपनी उपयोगकर्ता की आवश्यकताओं के अनुसार डिजाइन और उत्पादन कर सकती है।कृपया समय रहते कंपनी से संपर्क करें।
कोर | कोर-प्रकार ट्रांसफार्मर | शीतलन विधि | ड्राई-टाइप ट्रांसफार्मर |
घुमावदार प्रकार | ऑटो ट्रांसफार्मर | प्रमाणीकरण | ISO9001-2000, ISO9001, CCC |
प्रयोग | वितरण ट्रांसफार्मर | आवृत्ति लक्षण | ऊर्जा आवृत्ती |
कोर का आकार | चक्राकार पदार्थ | सामग्री | एपॉक्सी रेजि़न |
उच्च वोल्टेज की दर | 6-35kv | दर कम वोल्टेज | 0.4kv है |
कनेक्शन प्रतीक | Yyn0, Dyn1 | इन्सुलेशन स्तर | Li75AC35 / AC3, Li125AC55 / AC3, Li170AC70 / AC3 |
के लिए उपयोग | उद्योग | निर्धारित क्षमता | 30-2500kVA |
ट्रेडमार्क | हेंगफेंगौ | विनिर्देश | लंबाई: 1200 मिमी -2550 मिमी, चौड़ाई: 1100-1500 |
मूल | क़िंगदाओ, चीन | एचएस कोड | 8504329000 रु |
10KV स्तर S9-M / S10-M / S11- M श्रृंखला के लिए मुख्य तकनीकी पैरामीटर | ||||||||||||
रेटेड शक्ति (kva) |
उच्च वोल्टेज (के। वी) |
HVTap रेंज |
कम वोल्टेज (के। वी) |
संबंध प्रतीक |
कम सर्किट उपस्थिति (%) |
नो-लोड लॉस (W) | ऑन-लोड हानि (W) | भार रहित वर्तमान (%) |
||||
S9 | S10 | S11 | S9 | S10 | S11 | |||||||
३० | ६ 6.3 १० 10.5 1 1 |
± 5% .5 2x2.5% |
0.4 | Dyn11 यं ० |
४ | 130 | 110 है | 100 | 600 | 600 | 600 | 2.1 |
50 | 170 | 150 | 130 | 870 है | 870 है | 870 है | २ | |||||
63 | 200 रु | 180 | 150 | 1040 है | 1040 है | 1040 है | 1.9 | |||||
80 | 250 | 200 रु | 180 | 1250 है | 1250 है | 1250 है | 1.8 | |||||
100 | 290 है | 230 | 200 रु | 1500 | 1500 | 1500 | 1.6 | |||||
125 | 340 | 270 | 240 है | 1800 | 1800 | 1800 | 1.5 है | |||||
160 | 400 | 310 | 280 | 2200 | 2200 | 2200 | 1.4 | |||||
200 रु | 480 | 380 | 340 | 2600 | 2600 | 2600 | 1.2 | |||||
250 | 560 | 460 है | 400 | 3050 है | 3050 है | 3050 है | 1.2 | |||||
315 | 670 है | 540 है | 480 | 3650 है | 3650 है | 3650 है | १.१ | |||||
400 | 800 | 650 है | 570 है | 4300 रु | 4300 रु | 4300 रु | 1 | |||||
500 | 960 | 780 है | 680 है | 5150 है | 5150 है | 5150 है | 1 | |||||
630 | 4.5 | 1200 | 920 | 810 | 6200 रु | 6200 रु | 6200 रु | 0.9 | ||||
800 | 1400 | 1120 है | 980 है | 7500 | 7500 | 7500 | 0.8 | |||||
1000 | 1700 | 1320 है | 1150 है | 10300 है | 10300 है | 10300 है | 0.7 | |||||
1250 है | 1950 | 1560 है | 1360 है | 12000 है | 12000 है | 12000 है | 0.6 | |||||
1600 रु | 2400 है | 1880 | 1640 है | 14500 है | 14500 है | 14500 है | 0.6 | |||||
2000 | ५ | 2830 है | 2270 है | 1940 | 17140 है | 17140 है | 17140 है | 0.6 | ||||
2500 है | 3350 है | 2690 है | 2300 है | 20260 है | 20260 है | 20260 है | 0.5 |
