उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HENGFENGYOU |
| प्रमाणन: | ISO IEC CB COC KEMA SNI SABS CCC |
| मॉडल संख्या: | S9 / 11/13/15 |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | 200-200000/piece |
| पैकेजिंग विवरण: | लकड़ी |
| प्रसव के समय: | 15 दिन |
| भुगतान शर्तें: | नियंत्रण रेखा टी / टी |
| आपूर्ति की क्षमता: | 5000 मोहरे / वर्ष |
|
विस्तार जानकारी |
|||
| नाम: | तेल में डूबा हुआ डिस्ट्रिब्यूशन ट्रांसफार्मर | सामग्री: | तांबा, पूर्व छात्र या तांबा |
|---|---|---|---|
| कुंडल संख्या: | दोहरा | चरण: | तीन |
| कुंडल संरचना: | toroidal | प्रकार: | तेल डूबे, तेल डूबे वर्तमान ट्रांसफार्मर 132kv, तेल में डूबे |
| रेटेड वोल्टेज: | 35KV, 13.2KV, 10KV, 6.3KV, 22KV | उत्पाद का नाम: | विद्युत वितरण ट्रांसफार्मर, 33/11 केवी 50/60 हर्ट्ज 5000 केवीए का तेल विसर्जित विद्युत वितरण ट्रांसफ |
| आउटपुट वोल्टेज: | 15kv 10 kv 0.4 / 0.69kv | शीतलन विधि: | तेल ठंडा करना |
उत्पाद विवरण

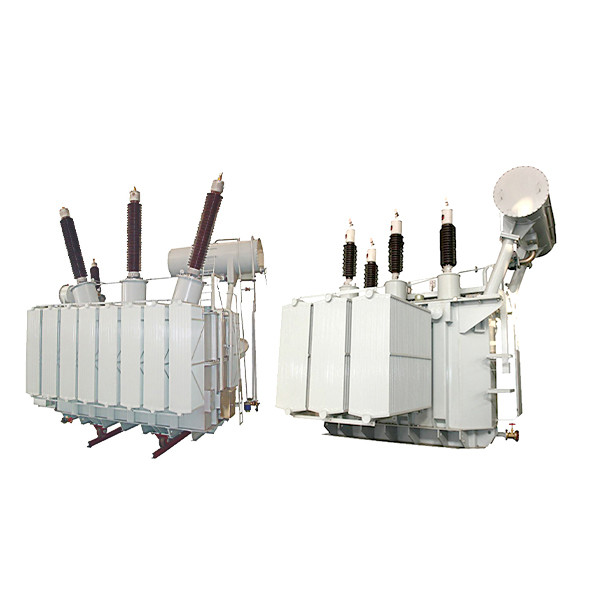

चीनी आपूर्तिकर्ता 30kva-4000kva 100kv 110kv तेल-डूबे हुए प्रकार ट्रांसफार्मर बिजली विद्युत ट्रांसफार्मर
हमारे उत्पाद
110kV तीन-चरण तेल डूबे बिजली ट्रांसफार्मर iec60076 मानक और मानकों gb1094.1 ~ 2-1996 और इलेक्ट्रोटेक्निकल कमीशन के gb1094.3.5-1985 के अनुसार निर्मित है, 50Hz की आवृत्ति के साथ, जिसका उपयोग बिजली पारेषण और औद्योगिक परिवर्तन के लिए किया जा सकता है। और कृषि बिजली ग्रिड।110kV पावर ट्रांसफार्मर की नई श्रृंखला में कम शोर, कम आंशिक निर्वहन, कम तापमान वृद्धि, शॉर्ट सर्किट प्रतिरोध, प्रभाव प्रतिरोध, कोई रिसाव और सुंदर उपस्थिति की विशेषता है।
विशेषताएँ
1. उच्च गुणवत्ता वाले कोल्ड रोल्ड अनाज उन्मुख सिलिकॉन स्टील शीट को कोर, पूर्ण झुकाव वाले छिद्र के रूप में चुना जाता है
मुक्त संरचना को अपनाया जाता है, और कम चुंबकीय स्टील प्लेट का उपयोग पुल प्लेट के रूप में मजबूती से जोड़ने के लिए किया जाता है
एक स्टील संरचना में कोर के साथ ऊपरी और निचले क्लैंप, ताकि कम नो-लोड नुकसान और कम प्राप्त किया जा सके
शोर।सिलिकॉन स्टील शीट कतरनी बंदरगाह की गड़गड़ाहट 0.02 मिमी से अधिक नहीं होगी।नो-लोड
प्रदर्शन सूचकांक चीन के राष्ट्रीय मानक से बेहतर है।
2. ट्रांसफार्मर की क्षमता के अनुसार, घुमावदार सिलेंडर, सर्पिल, निरंतर और अन्य को गोद लेता है
संरचनाएं।110kV UHV ट्रांसफॉर्मर की विंडिंग के लिए, वाइंडिंग उलझन या आंतरिक स्क्रीन को गोद लेती है
संरचना, इसलिए आवेग वोल्टेज के वितरण को प्रभावी ढंग से सुधारने के लिए।कंडक्टर गोद लेता है
स्थानांतरित कंडक्टर या समग्र कंडक्टर, ताकि घुमावदार के अतिरिक्त नुकसान को कम करने के लिए, और
विद्युत क्षेत्र और घुमावदार विशेषताओं के प्रभाव की गणना करने के लिए कंप्यूटर सिमुलेशन का उपयोग करता है
उत्कृष्ट विद्युत विशेषताओं और वाइंडिंग की प्रभाव शक्ति, और प्रभावी सुनिश्चित करना
इसके सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए उपायों को अपनाया जाता है।
3. 110kV UHV ट्रांसफॉर्मर बॉडी की प्रेसिंग संरचना राउंड इंसुलेटिंग प्रेस प्लेट को गोद लेती है।पूरे घुमावदार विधानसभा को पैकेज प्रक्रिया में अपनाया जाता है, जो उत्पाद की विश्वसनीयता में सुधार करता है।
4. तेल टैंक एक सपाट शीर्ष घंटी जार संरचना को गोद ले, और बॉक्स की दीवार तह प्लेट के साथ वेल्डेड है
लोहे को मजबूत करना, जो तेल टैंक की यांत्रिक शक्ति में सुधार करता है।ताकि आवारा नुकसान को कम किया जा सके
ट्रांसफार्मर की, बड़े ट्रांसफार्मर की आंतरिक दीवार एक चुंबकीय ढाल से सुसज्जित है।
5. परिवहन के दौरान 110kV UHV ट्रांसफार्मर के जनरेटर शरीर के विस्थापन को रोकने के लिए, जनरेटर शरीर के तेल टैंक में स्थिति उपकरण सेट किया गया है।सील तेल संरक्षक को तेल की नमी और उम्र बढ़ने से बचाने के लिए ट्रांसफार्मर के तेल को वायुमंडल से अलग करने के लिए उपयोग किया जाता है।अंत एक सूचक प्रकार के तेल स्तर गेज से सुसज्जित है।ट्रांसफार्मर तेल के वजन के अनुसार, उत्पाद के सुरक्षित संचालन को सुनिश्चित करने के लिए तेल टैंक के शीर्ष पर एक दबाव राहत वाल्व स्थापित किया गया है।
6. कूलिंग और सामान: आम तौर पर एयर-कूल्ड या सेल्फ कूल्ड (ONAF / ओनान), लोड का%% हो सकता है
फुल लोड जब पंखा प्राकृतिक शीतलन के लिए बंद हो जाता है।
7. रेडिएटर शीट रेडिएटर को गोद लेता है, और शीट रेडिएटर की शीट से शीट वेल्डिंग का गठन होता है
एक बार, और वेल्डिंग विश्वसनीय है।चिप रेडिएटर के साथ ट्रांसफार्मर का समग्र आकार कॉम्पैक्ट है।
उच्च गति वाले कम-शोर वाले पंखे को अपनाएं, आमतौर पर क्षैतिज दिशा में उड़ाते हैं।
8. पंखे की शुरुआत और ठहराव तेल के तापमान और भार द्वारा नियंत्रित किया जाता है।ट्रांसफार्मर का पंखा लगा हुआ है
एक नियंत्रण कैबिनेट के साथ।
9. तेल संरक्षक एक कैप्सूल के आकार में है, जो तेल प्रतिरोधी, तापमान से सुसज्जित है
प्रतिरोधी और हवा तंग सील कैप्सूल बाहर के वातावरण से तेल को अलग करने के लिए।के बाहर
कैप्सूल तेल है, और कैप्सूल के अंदर हवा है।ताकि आगे की विश्वसनीयता में सुधार हो सके
ट्रांसफार्मर, कैप्सूल के वायु कक्ष का बाहरी वातावरण के साथ सिलिका जेल द्वारा आदान-प्रदान किया जाता है
नमी को अवशोषित करने वाला।
कंपनी का उत्पादन
क़िंगदाओ HengFengYou इलेक्ट्रिकल इंजीनियरिंग कंपनी लिमिटेड।, उर्फ HFY इलेक्ट्रिकल इंजीनियरिंग, एक चीनी अग्रणी निर्माता और आपूर्तिकर्ता बिजली पारेषण और वितरण उद्योग में है।
चीन में 30 वर्षों की प्रतियोगिता और विकास के साथ, अब तक HFY इलेक्ट्रिकल इंजीनियरिंग में 6 पूर्ण स्वामित्व वाली सहायक कंपनियां, 50 वरिष्ठ तकनीशियन, 350 कर्मचारी, स्थापित बिक्री नेटवर्क और ग्राहक सेवा दल हैं।अनुसंधान और विकास से, अंतिम परियोजना इंजीनियरिंग के लिए निर्माण, HFY दूसरों की तुलना में ग्राहकों को बेहतर समाधान प्रदान करता है।हमारा मुख्य बाजार मध्यम वोल्टेज, उच्च वोल्टेज और अल्ट्रा-हाई वोल्टेज बिजली वितरण को कवर करता है।
तीन फ़ेज़
| कोर | कोर-प्रकार ट्रांसफार्मर | शीतलन विधि | ड्राई-टाइप ट्रांसफार्मर |
| घुमावदार प्रकार | ऑटो ट्रांसफार्मर | प्रमाणीकरण | ISO9001-2000, ISO9001, CCC |
| प्रयोग | वितरण ट्रांसफार्मर | आवृत्ति लक्षण | ऊर्जा आवृत्ती |
| कोर का आकार | चक्राकार पदार्थ | सामग्री | एपॉक्सी रेजि़न |
| उच्च वोल्टेज की दर | 6-35kv | दर कम वोल्टेज | 0.4kv है |
| कनेक्शन प्रतीक | Yyn0, Dyn1 | इन्सुलेशन स्तर | Li75AC35 / AC3, Li125AC55 / AC3, Li170AC70 / AC3 |
| के लिए उपयोग | उद्योग | निर्धारित क्षमता | 30-2500kVA |
| ट्रेडमार्क | हेंगफेंगौ | विनिर्देश | लंबाई: 1200 मिमी -2550 मिमी, चौड़ाई: 1100-1500 |
| मूल | क़िंगदाओ, चीन | एचएस कोड | 8504329000 रु |
· निर्देश दें:
1. ग्राहक को ट्रांसफार्मर (इनपुट और आउटपुट वोल्टेज, क्षमता, हानि, आदि) के मुख्य पैरामीटर प्रदान करने की आवश्यकता होती है।
2. अन्य ग्राहकों की आवश्यकताओं
